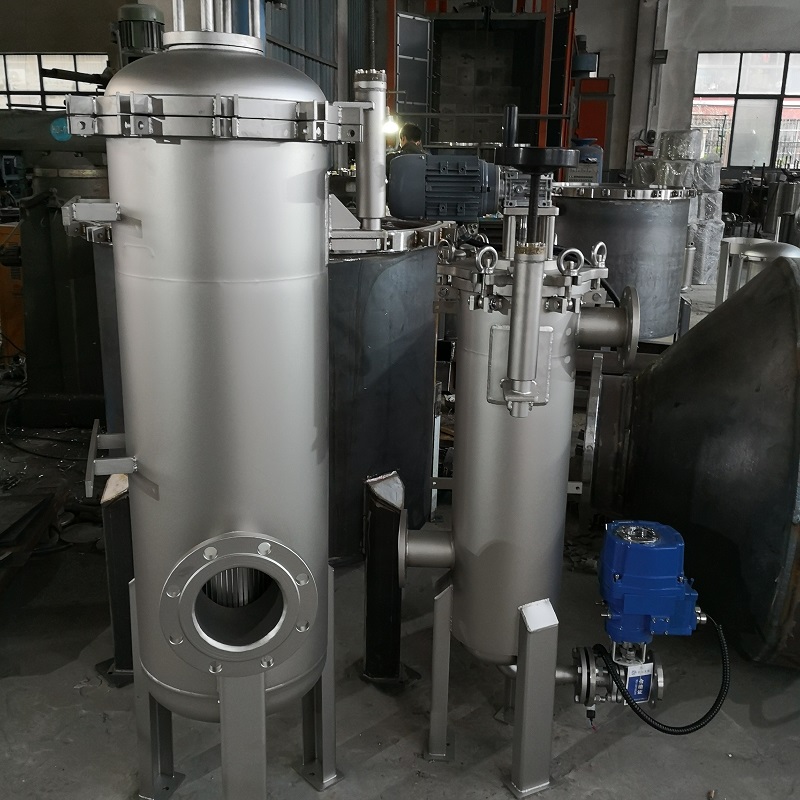

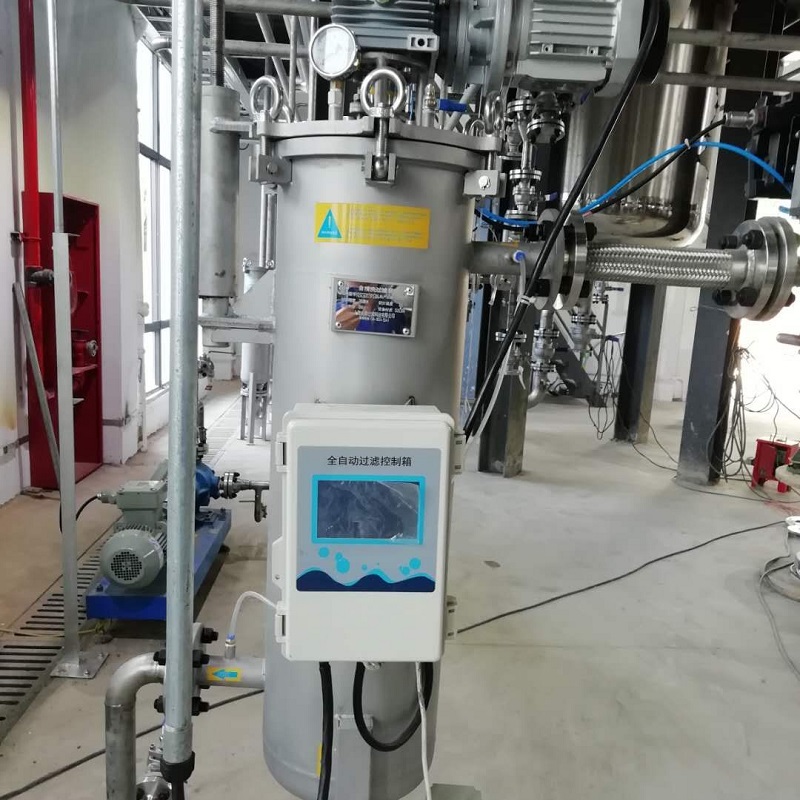

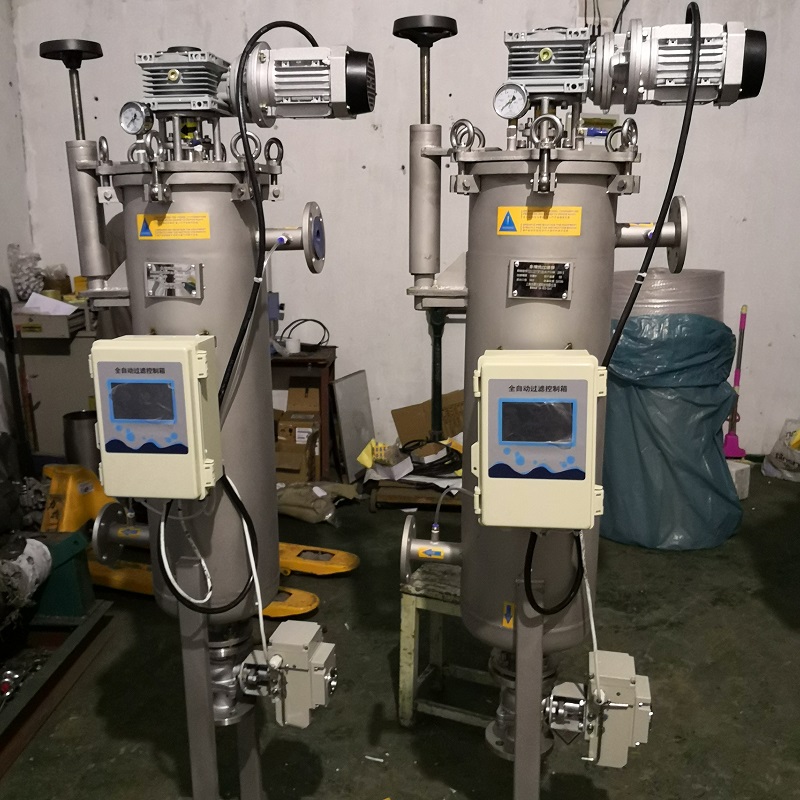

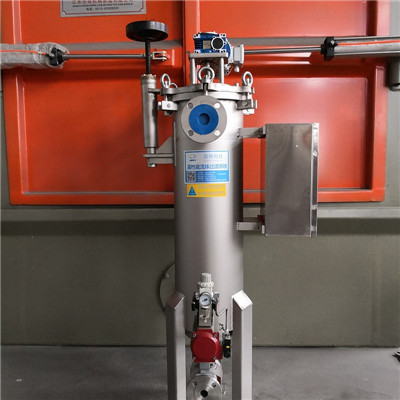

SCGD刮刀自清洗过滤器

发布日期:2021-02-28 14:59






产品简介
刮刀过滤器是高效刮刀式自清洗过滤器,通过机械刮除方式来自动清除滤元外表面的颗粒杂质,能够连续在线过滤。刮刀过滤器主要为高粘度过滤设计,精度范围20-3000微米,精准过滤,能尽可能地避免将杂质挤压破碎,从而高效去除更多杂质,适合水及各种粘性液体的过滤,适用粘度高达800,000厘泊。刮刀过滤器高性能、高品质、高可靠性的标准设计制造,达到国际一流品质。
传统过滤器过滤粘性物料和软性杂质时频繁堵塞,客户只能选择大型过滤器或频繁人工清洗,投资大,工作繁重,物料浪费严重。刮刀过滤器以先进的自清洗运行方式轻松解决这类难题,始终定期保持滤元清洁,并排出高浓度杂质的废液,减小物料浪费,过滤较差水质的水和胶粘剂、树脂、聚合物、油脂等粘性物料时很有优势,效率更高。奕卿刮刀过滤器正以其显著的技术优势及低运行成本,正在许多领域逐步取代传统手动过滤器如振动筛、袋式过滤器、篮式过滤器、某些反冲型自清洗过滤器等。

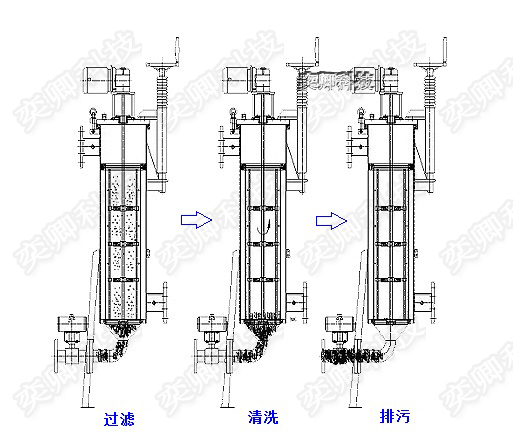

工作原理:
液体从过滤器进口流入,从滤元内表面向外流动,滤元下端连接出口,液体从出口流出;当滤元表面拦截到一定量杂质时,定时或按设定压差开始执行清洗程序,减速电机驱动斜贴于滤元外表面的刮刀旋转,刮除滤元外表面的杂质,杂质沿着刮刀离开滤元表面,随下行液体落入过滤器底部,旋转扫板将底部重质杂质扫入集污腔,杂质积聚于集污腔以及过滤底部,排污阀定时自动打开,将含高浓度杂质的液体从排污口排出,如有必要,排出残液可回收。
应用范围:
多应用于高粘度流体物料,如糖浆,胶水,油漆涂料,胶粘剂、树脂、聚合物、油脂等粘性物料。


过滤器类型 YQSCGD159 YQSCGD220 YQSCGD273 YQSCGD350 YQSCGD400 YQSCGD500 YQSCGD600 YQSCGD750
过滤面积m² 0.1 0.22 0.44 0.54 0.85 1.18 1.35 1.48
流量m³/h(100um) 0.45~6.85 2.2~13.5 4.4~25 5.5~38 8.9~50 12.3~75 15~100 18~150
滤元形式 楔形网滤篮
1
SS304、SS316L、碳钢、碳钢衬胶

滤元数量
设备材质
进出口口径 DN25 DN25-DN50 DN50-DN100 DN100-DN150 DN150-DN200 DN200 DN250
连接形式 法兰、螺纹、快接
排污口口径 DN25 DN25-DN40 DN40 DN40-DN80
过滤精度 20-3000UM
适用液体 水、粘性物料(树脂、油脂、蜡、煤油、乳胶等)
刮刀 不锈钢刮刀片/PTFE聚四氟乙烯、通用自助补偿装置
壳体密封材质 丁晴橡胶(标配)、氟橡胶、硅橡胶、聚四氟乙烯
控制方式 差压控制、时间控制、手动控制
压差仪表 压差开关、压力变送器、压差变送器
公用供给要求 控制系统380V/AC,0.4-0.6MPa洁净干燥的压缩空气
设计压力 1.0MPa、1.6MPa
定制设计 夹套保温设计、防爆设计、食品级设计


自清洗过滤器分类
相关资料:
苯乙烯装置中的反冲洗过滤器自动控制;
大流量全自动自清洗过滤器在浊循环系统中应用;
焦化蜡油自动反冲洗过滤器的应用及改进;
新型刮式自清洗过滤器的设计与研究;
压载水专用立式自清洗过滤器的结构设计;
延迟焦化蜡油自动反冲洗过滤器工业应用分析;
应用于船舶压载水处理系统的自清洗过滤器技术;
自动反冲洗过滤器在工业上应用;
自动反冲洗过滤器在石蜡加氢装置中的应用;
自清洗网式过滤器排污流量的计算;
自主研发的自动清洗网式过滤器;
刷式自清洗过滤器控制箱说明书
吸吮式自清洗过滤器-控制柜说明书

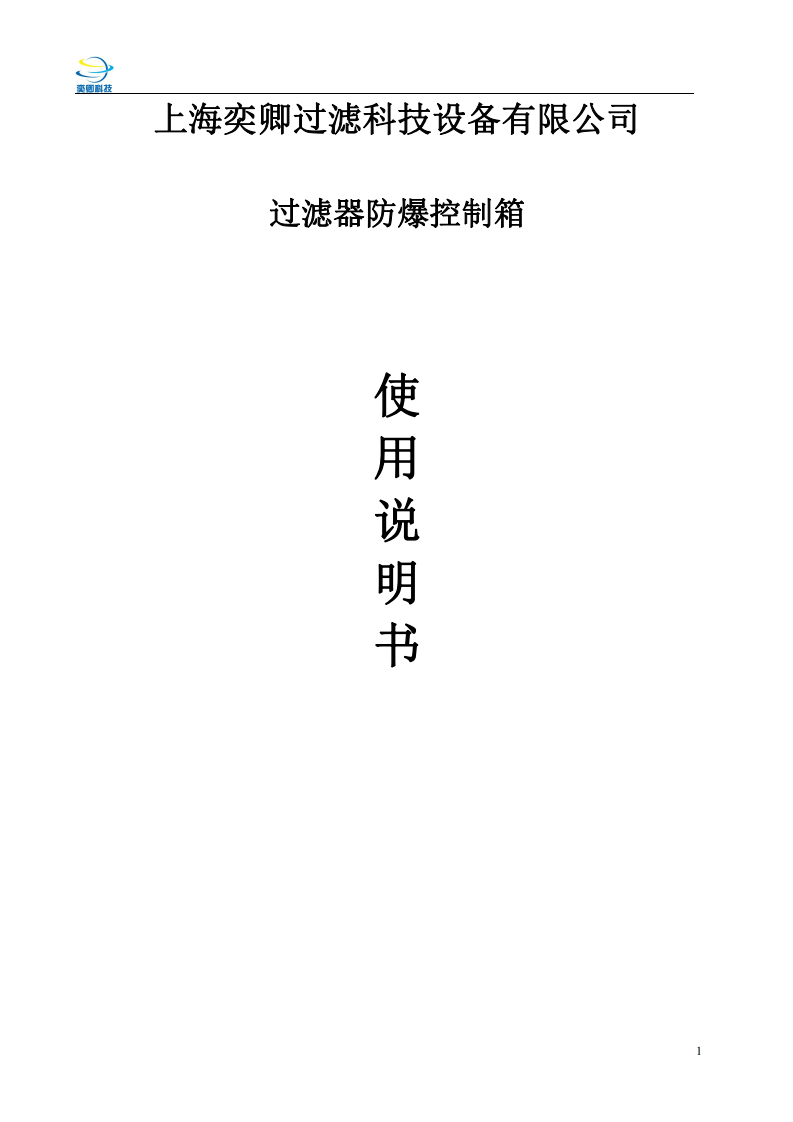

防爆控制箱箱说明书及保养维护;
