高效板式密闭过滤器

发布日期:2020-05-25 15:48

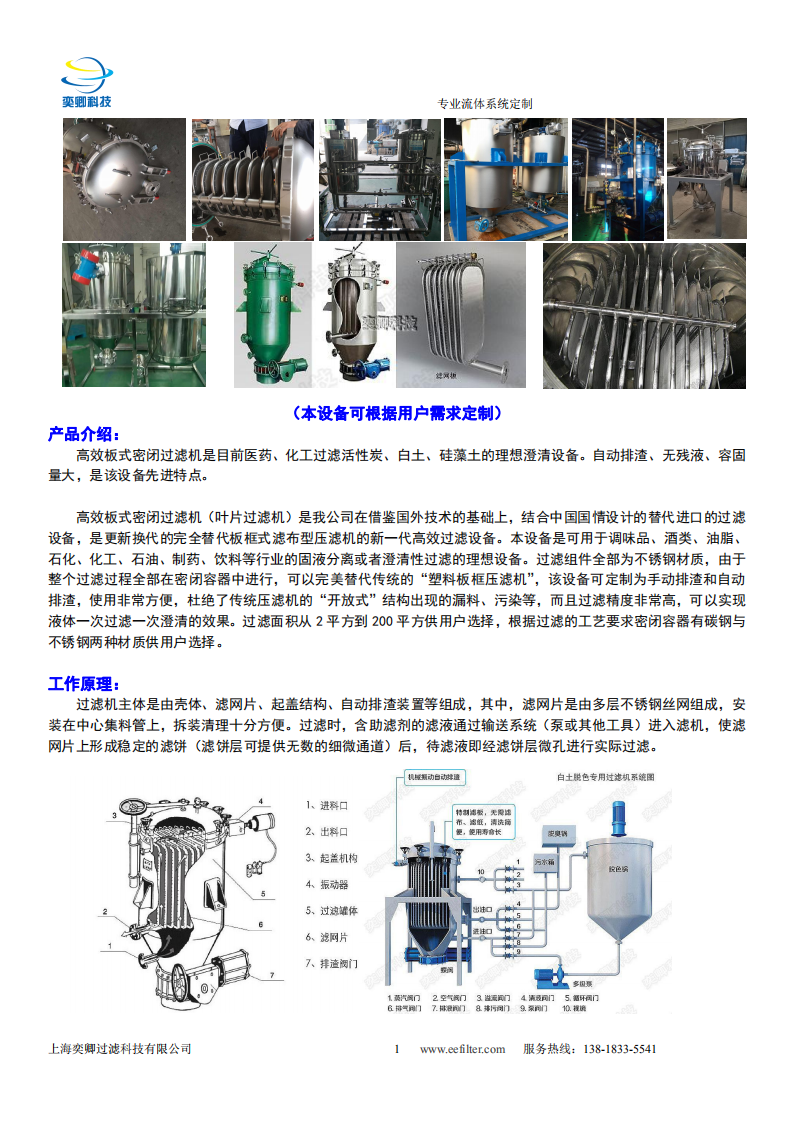

产品介绍:
上海奕卿过滤科技高效板式自动排渣过滤机由齿轮泵或离心泵把在脱色锅或搅拌罐混合好的白土混合液体通过管道抽到高效板式白土脱色过滤机罐内并充满,在泵的压力作用下,通过打循环使大颗粒的白土先在滤网表面被截留从而形成滤饼层,在滤饼层的作用下,细微颗粒的白土被截留从而形成无数的细微通道,进而截留更细微的悬浮物,只允许清澈的液体通过,这时开始过滤,在过滤的过程中通过不断新的白土混合液抽入以形成新的滤饼层,使得滤饼不会有所堵塞,这样物料就通过滤饼层进行实质性过滤,清澈的液体通过滤网内部通道经出油嘴流到出油管,在泵的推力作用下经管道流到成品罐。

过滤机排渣过程:
随着白土混合液过滤量的增加,滤饼层越来越厚,过滤阻力增加,罐内压力升高,当看到过滤机上部压力表显示为0.4Mpa时,停止向过滤机罐内输送白土混合液,开启空压机,通过管道经溢流口向过滤机罐内输入空气,在空气压力的作用下,滤饼中的油被逐渐压出,经管道回到脱色锅或搅拌罐,约30分钟以后,滤饼被压干,停止向过滤机内输入空气,当看到过滤机上部压力表显示为0时,打开蝶阀,启动振动体,开始排渣,当渣排净时,关闭蝶阀及所有阀门,开始下一轮过滤。

高效板式密闭过滤器与传统板框过滤机对比:

性能对比 自动排渣过滤机 板框式过滤机
过滤原件 采用特种不锈钢复合型编织筛网,耐腐蚀、好清洗、寿命长,可连续使用3-5年,维护成本低。 采用传统滤布,易堵孔,清洗难,寿命短,3-5天需更换,维护成本高。
产品损耗 管道连接,全密闭式过滤,产品无污染、不挥发、不抛失,品质有保障。 敞开漏天式过滤,使产品易再次污染、抛失、挥发,影响产品品质,造成物料损失:按每天损失10L油,8元/升计算,年工作300天,即3000升*8元=24000元
清洗周期 筛网一个月清洗一次(具体视物料特性而定),正常使用3年内无需更换筛网 滤布过滤一次清洗一次,3-5天更换一批新的滤布
维护成本 此设备属一次性投资,后期维护成本一年算下来仅更换筛网密封件需200元 3-5天即需更换滤布,按目前滤布市场价20元/平方米计算,40平方过滤机更换一次需要800元,按一年更换80次计算,即需费用64000元。
排  渣 打开蝶阀,启动振动排渣装置,自动清渣,不用人工清渣,30分钟即可。 需人工进行清渣,两人全力以赴2个小时不一定能清除干净,每人按100元/天计算,一年工作300天,两人即需60000元人工成本。

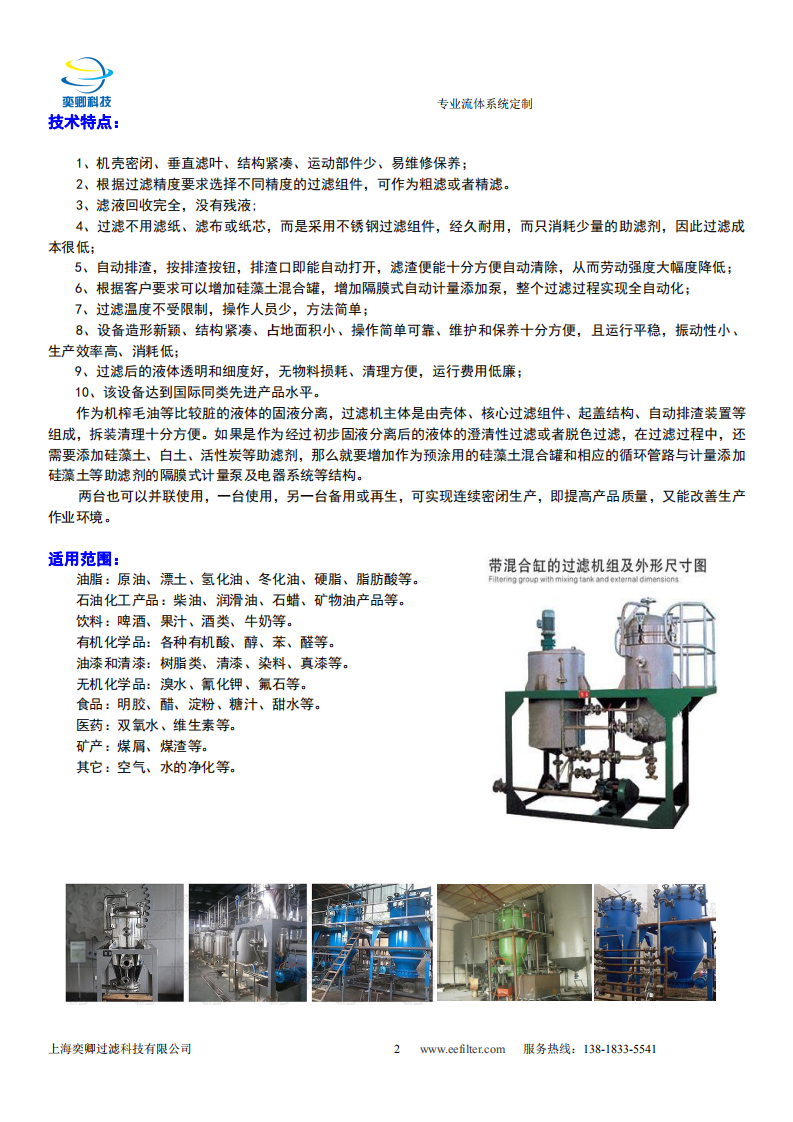

产品特点:
自动排渣:机械振动装置自动排渣,可自动打开蝶阀,启动振动排渣装置,自动清渣、不需要人工清渣,大大降低工人劳动强度,实现连续作业;

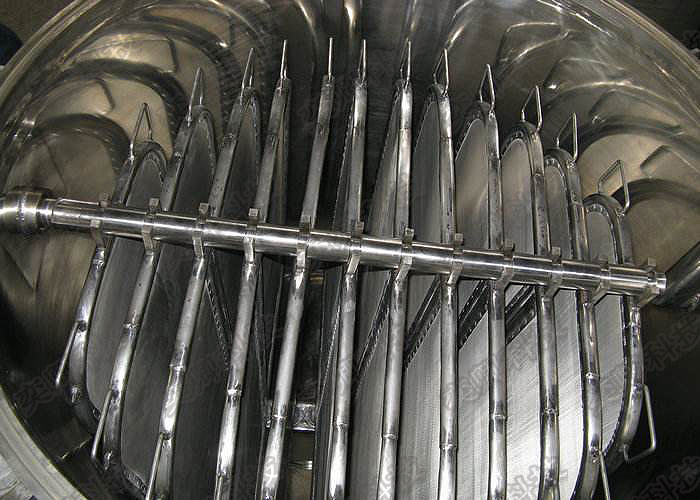

特质滤板:特制不锈钢滤板,无需滤布、滤纸,自动排渣过滤机采用特种不锈钢复合型编织筛网,耐腐蚀、容易清洗、寿命长,可连续使用3-5年,维护成本低;
滤饼干净:二次过滤,无残留液体,渣干净;
密闭环保:密闭环保,管道连接,全密闭式过滤,产品无污染、不挥发、不抛失,品质有保障;
节能高效:高效过滤液体中的料渣或活性炭(白土),或脱色过滤,可完全替找板框过滤机。
适用范围:
油脂:原油、漂土、氢化油、冬化油、硬脂、脂肪酸等。
石油化工产品:柴油、润滑油、石蜡、矿物油产品等。
饮料:啤酒、果汁、酒类、牛奶等。
有机化学品:各种有机酸、醇、苯、醛等。
油漆和清漆:树脂类、清漆、染料、真漆等。
无机化学品:溴水、氰化钾、氟石等。
食品:明胶、醋、淀粉、糖汁、甜水等。
医药:双氧水、维生素等。
矿产:煤屑、煤渣等。
其它:空气、水的净化等。

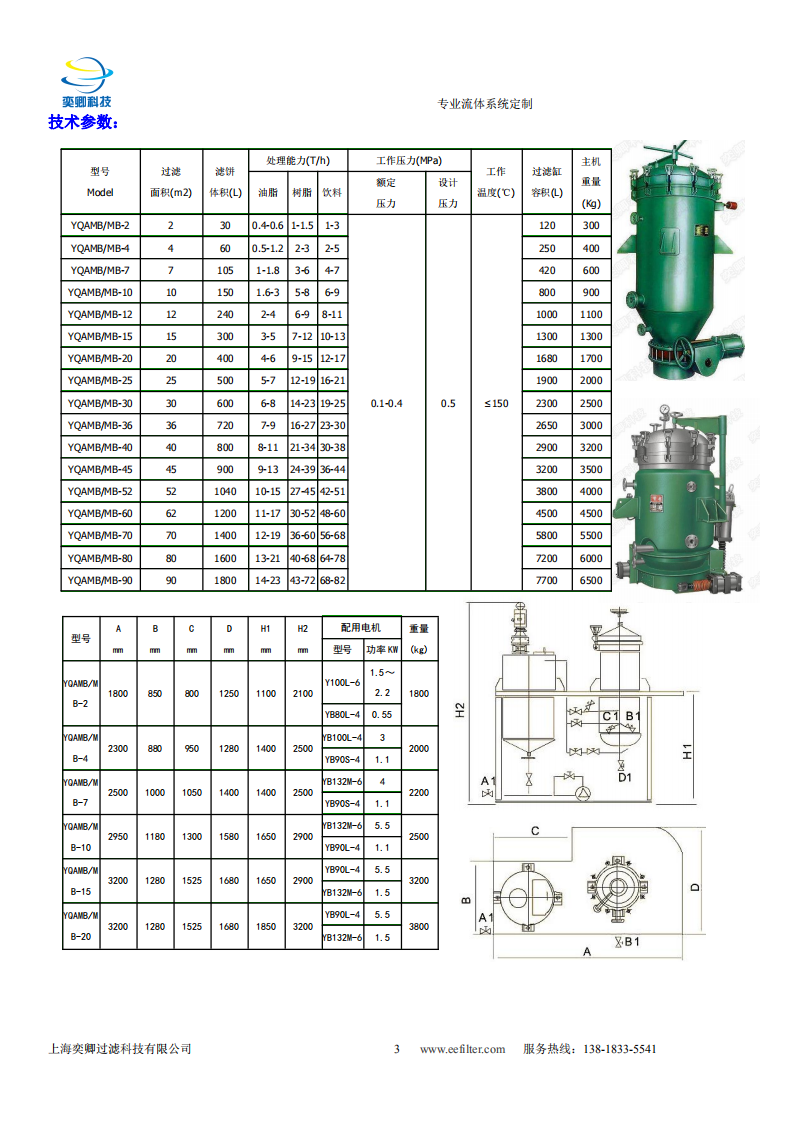

型号
Model
过滤
面积(m2)
滤饼
体积(L)
处理能力(T/h) 工作压力(MPa) 工作
温度(℃)
过滤缸
容积(L)
主机
重量(Kg)
油脂 树脂 饮料 额定
压力
设计
压力
AMB2 2 30 0.4-0.6 1-1.5 1-3 0.1-0.4 0.5 ≤150 120 300
AMB4 4 60 0.5-1.2 2-3 2-5 250 400
AMB7 7 105 1-1.8 3-6 4-7 420 600
AMB10 10 150 1.6-3 5-8 6-9 800 900
AMB12 12 240 2-4 6-9 8-11 1000 1100
AMB15 15 300 3-5 7-12 10-13 1300 1300
AMB20 20 400 4-6 9-15 12-17 1680 1700
AMB25 25 500 5-7 12-19 16-21 1900 2000
AMB30 30 600 6-8 14-23 19-25 2300 2500
AMB36 36 720 7-9 16-27 23-30 2650 3000
AMB40 40 800 8-11 21-34 30-38 2900 3200
AMB45 45 900 9-13 24-39 36-44 3200 3500
AMB52 52 1040 10-15 27-45 42-51 3800 4000
AMB60 62 1200 11-17 30-52 48-60 4500 4500
AMB70 70 1400 12-19 36-60 56-68 5800 5500
AMB80 80 1600 13-21 40-68 64-78 7200 6000
AMB90 90 1800 14-23 43-72 68-82 7700 6500

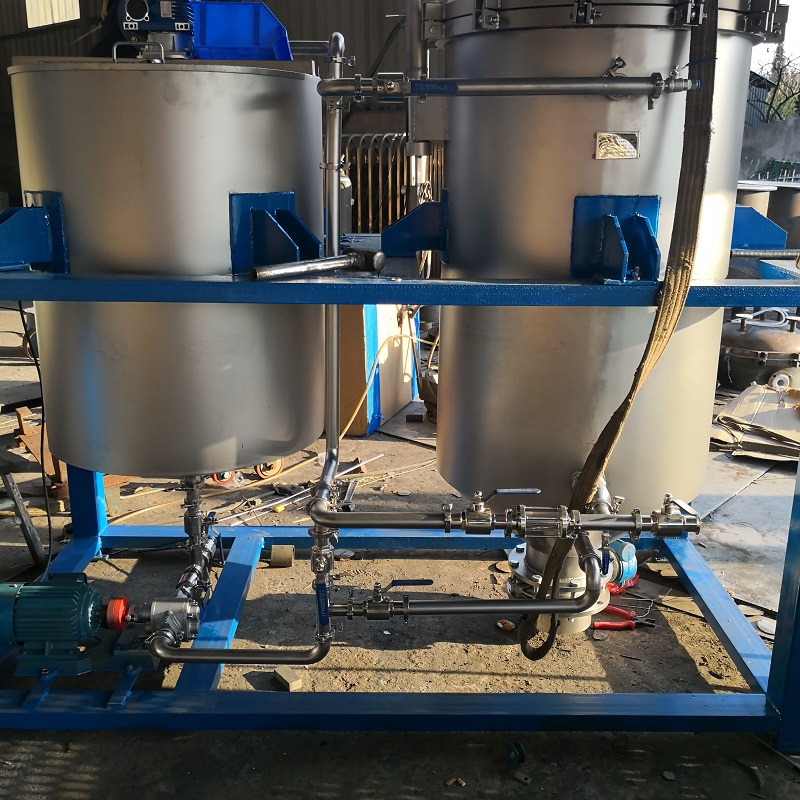

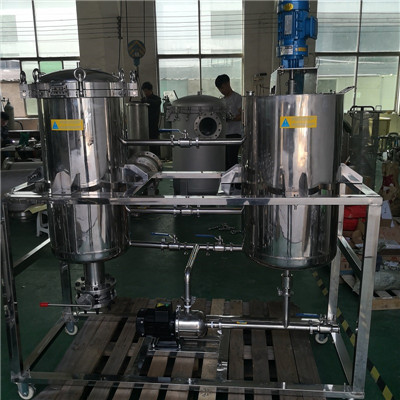

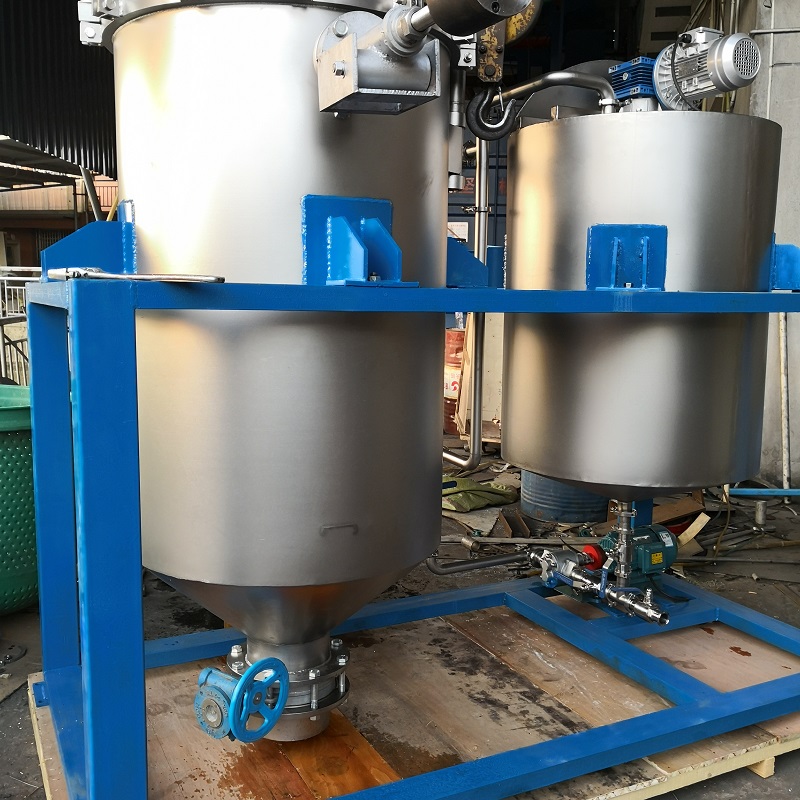

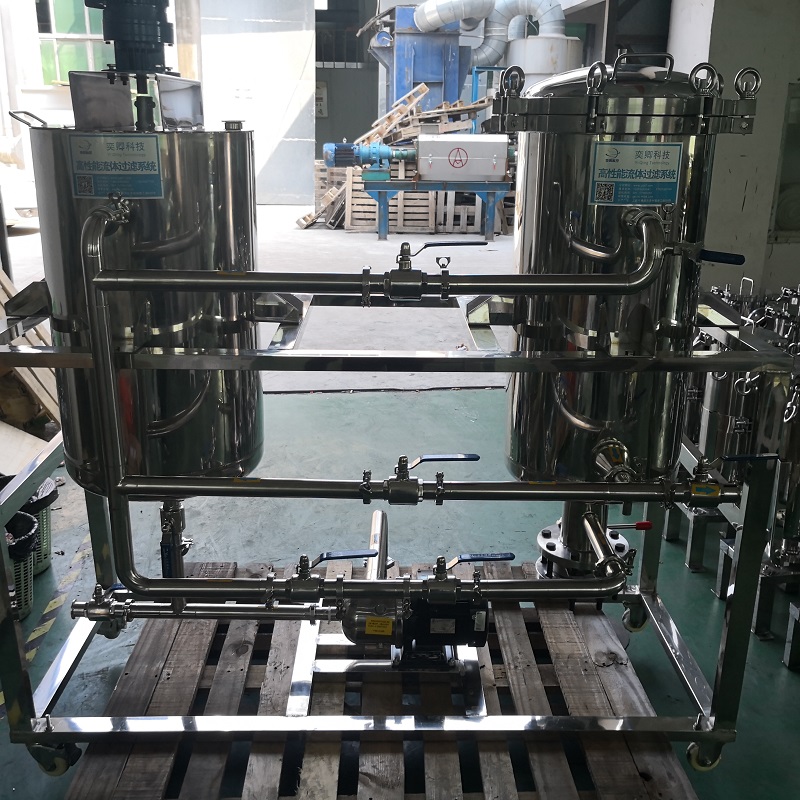

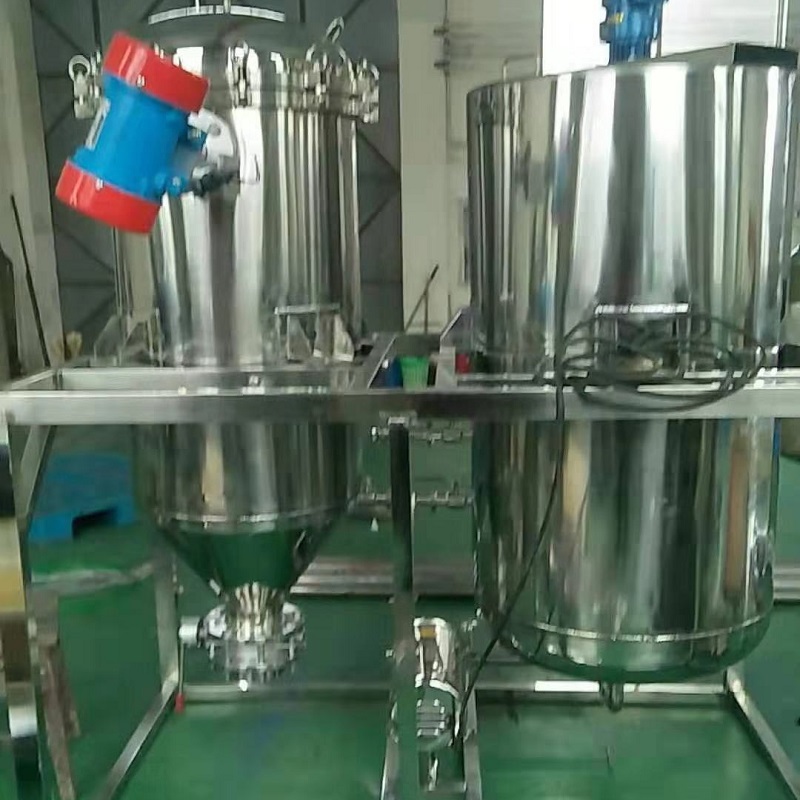

板式密闭过滤机

相关资料:
高效板式密闭过滤机在绝缘级DOP工艺生产中的应用;

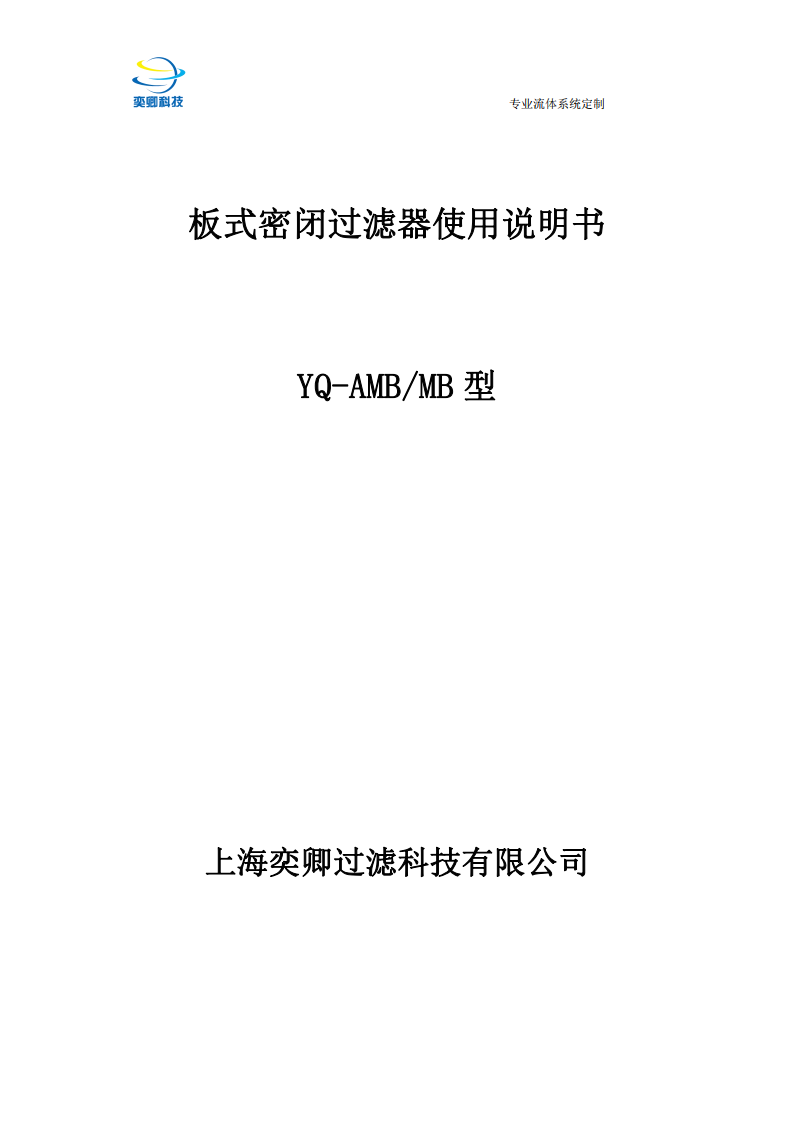

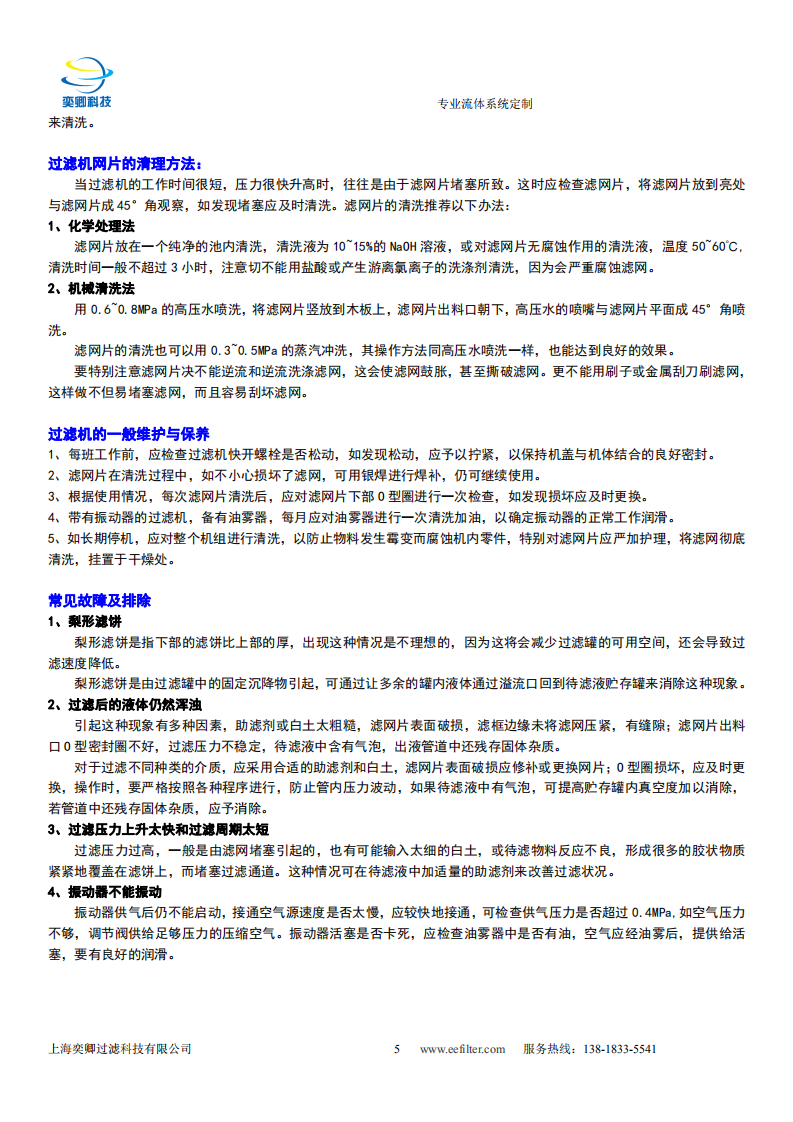

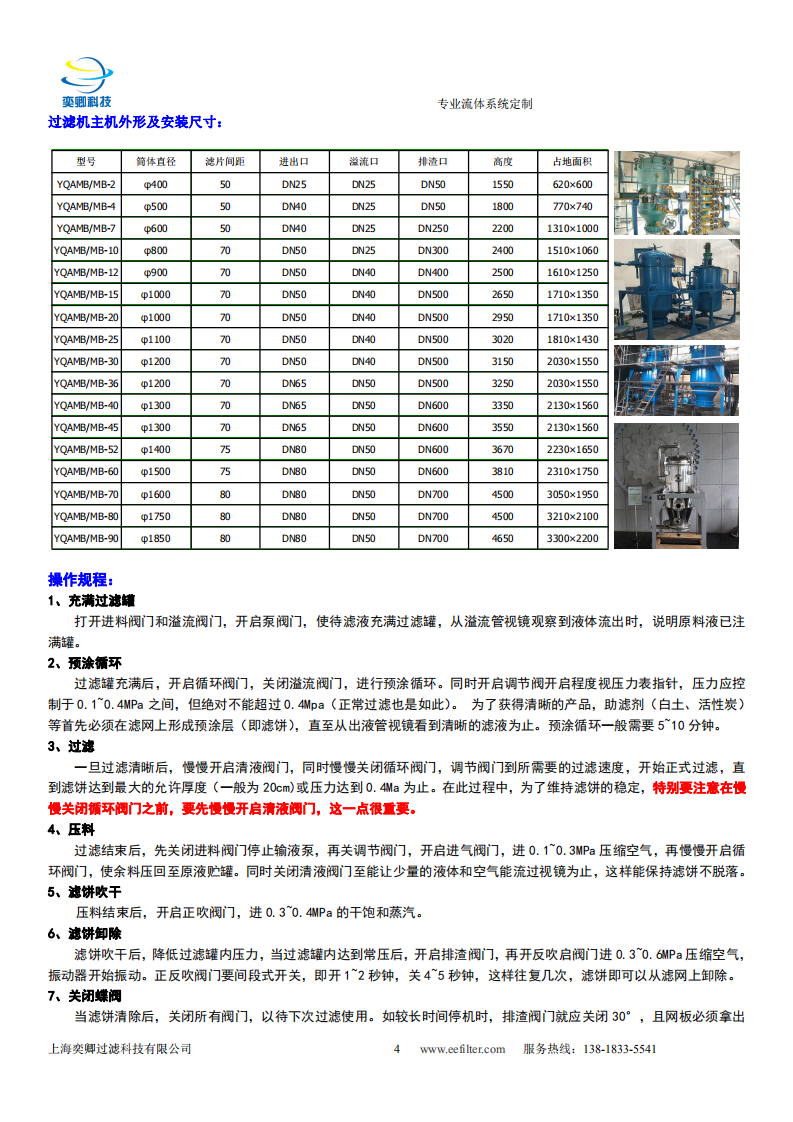

高效板式密闭过滤器说明书;
